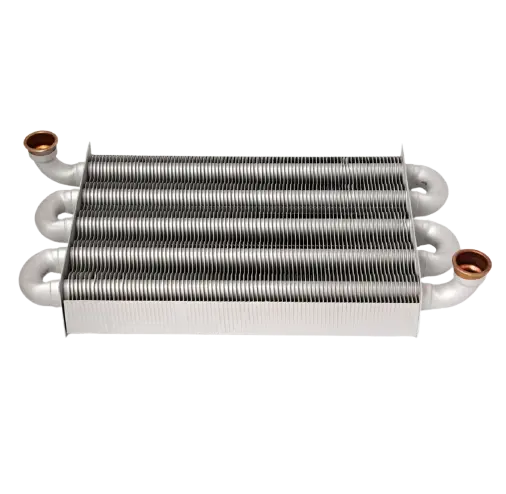

مبدل اصلی ایران رادیاتورال 24

به لوله های مارپیچی که به وسیله تعداد زیادی تیغه به هم متصل شده اند تا دربرابر شعله مشعل قرار گیرند وگرمای شعله را به آب داخل خود انتقال دهند مبدل حرارتی یا مبدل گفته می شود.

وبه صورت کلی مبدل ها به دوصورت مبدل تک منظوه ودو منظوره تقسیم می شوند که این مدل مبدل از نوع تک منظوره می باشد و نوع تک منظوره فقط درپکیج های دومبدل قابل استفاده است .

و این مبدل اصلی نیز مخصوص پکیج ایران رادیاتور ال 24 می باشد و به صورت خلاصه و مفید مبدل های تک منظوره شامل یک مسیرحرکت سیال می باشند و فقط آب مدارگرمایشی از آن عبور می کند.

نحوه کارکردمبدل اصلی ایران رادیاتورال 24

مدارگرمایشی در پکیج های گرمایشی یک مدار بسته است ،آب مدار گرمایشی توسط یک پمپ سیرکولاتورکه درهمه ی دستگاه ها قبل ازمبدل حرارتی نصب می شود به گردش درمی آید تا آب گرم شده در مبدل حرارتی پکیج را به سیستم گرمایی ساختمان که می تواند شامل رادیاتور یا گرمایش از کف وغیره باشد برساند تا از گرمای تولید شده در دستگاه استفاده شود.

وسپس آبی که گرمای خودرابه محیط منتقل کرده است را برای گرم شدن مجددآن به دستگاه بازمی گرداند و پس ازخروج آب ازپمپ به قسمتی به نام مبدل حرارتی مب رسد دراین قسمت که همان مبدل حرارتی است در بالای محفظه احتراق قراردارد گرمای حاصل از سوختن گاز از طریق پره های فین دریافت شده و به آب منتقل می شود .

روش تست مبدل اصلی ایران رادیاتورال 24

برای تست مبدل می بایست مدار مبدل را تحت فشارهوا قرار داد و مبدل رادریک ظرف پرازآب گذاشته ودرصورت ایجادحباب ازطرف مبدل نشانه وجودسوراخ درآن است ودیگر مبدل قابل استفاده نمی باشد.

ساختمان داخلی مبدل اصلی ایران رادیاتورال 24

این مدل مبدل حرارتی از جنس مس تهیه شده تاگرمای بیش تری را به آب منتقل کند ،ساختار مولکولی خاص این فلز باعث می شود تا رسانایی بسیارخوبی ایجاد کند و در برابر فشار تحمل بسیار زیادی دارد و البته برای ساختن مبدل ها می توان از فلزات دیگری با همین خواص و یا بهتر از آن هم استفاده شود اما مس از نظر قیمت و بازدهی به صرفه تر از فلزات دیگر می باشد.
